Để đấu dây xe đạp điện, bạn có thể tham khảo sơ đồ mạch điện xe đạp điện như sau:

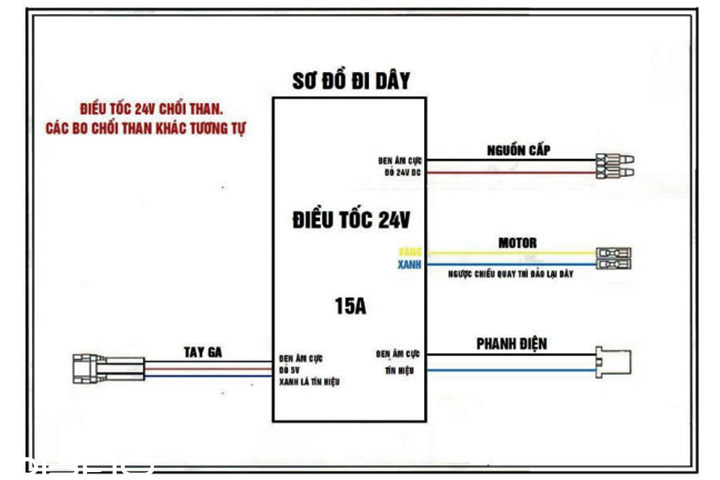

Sơ đồ mạch điện xe đạp điện sử dụng bo chổi than (động cơ DC):

 so-do-mach-dien-xe-dap-dien-h1

Sơ đồ mạch điện động cơ DC

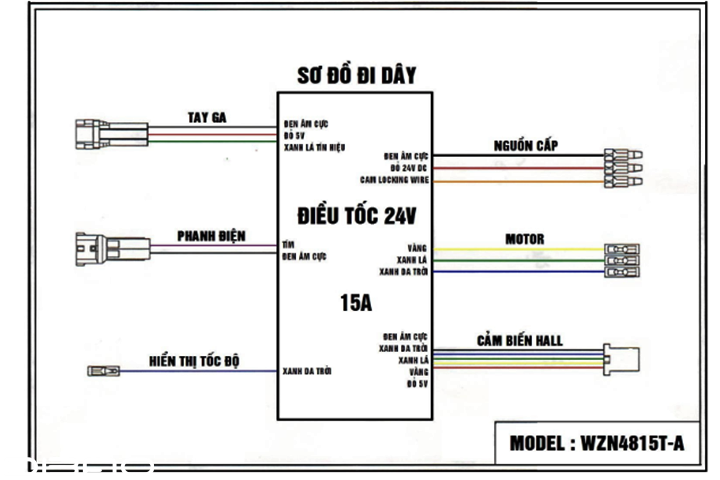

Sơ đồ mạch điện xe đạp điện sử dụng bo không chổi than (động cơ Brushless DC):

so-do-mach-dien-xe-dap-dien-h2

Sơ đồ mạch điện động cơ Brushless DC



Bộ điều khiển xe đạp điện động cơ 1 chiều 3 pha DODA được nhập từ Trung Quốc về được dùng để điều khiển động cơ cho các dòng xe đạp điện 24V, 36V và 48V. Muốn đấu dây xe đạp điện đầu tiên bạn cần đánh dấu các đầu dây theo số thứ tự của bộ điều khiển xe đạp điện, cụ thể như sau:

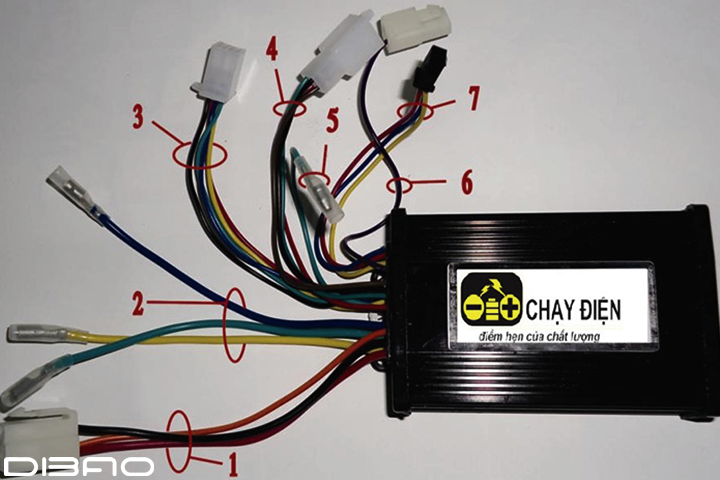

so-do-mach-dien-xe-dap-dien-h3
Đánh dấu các đầu dây của bộ điều khiển xe đạp điện

Cụm dây số 1: Đấu nguồn vào
Dây màu đỏ: 24V
Dây màu đen: 0V
Dây màu cam: Khóa điện

Cụm dây số 2: Cấp nguồn cho động cơ

Dây màu xanh lá cây- Dây xanh lá mô tơ
Dây màu xanh da trời- Dây xanh đậm mô tơ
Dây màu vang- Dây vàng mô tơ

Cụm dây số 3: Cấp nguồn cho cảm biến Hall

Dây màu xanh lá cây- Dây xanh lá mô tơ
Dây màu xanh da trời- Dây xanh đậm mô tơ
Dây màu vang- Dây vàng mô tơ
Dây màu đỏ- Dây đỏ mô tơ
Dây màu đen- Dây đen mô tơ

Cụm dây số 4: Dùng cho tay ga:

Dây màu đỏ- Dây đỏ tay ga
Dây màu xanh lá- Dây xanh lá tay ga
Dây màu đen- Dây đen tay ga
Dây màu nâu- Dây phanh điện (khi nối xuống mass bo sẽ dừng hoạt động)

Dây màu xanh lá số 5: Hiển thị tốc độ xe

Dây màu tím số 6: Phanh mức cao (khi nối xuống mass thì bo dừng hoạt động)

Cụm dây số 7: Dây trợ lực.



Mong rằng với các loại sơ đồ mạch điện xe đạp điện và hướng dẫn cách nối dây bộ điều khiển xe đạp điện được Dibao giới thiệu trên sẽ giúp bạn thay bộ điều khiển xe đạp điện được dễ dàng hơn. Hãy tham khảo những tin tức xe điện của chúng tôi để cập nhật những thông tin hữu ích nhất.
